HDPE雙壁波紋管
一、產品規格、型號
1、按環剛度等級分類：
公稱環剛度等級：
|
等級 |
SN2 |
SN4 |
SN6.3 |
SN8 |
SN12.5 |
SN16 |
|
環剛度 /（KN/㎡） |
2 |
4 |
6.3 |
8 |
12.5 |
16 |
|
注：僅在de≥500mm的管材中允許有SN2級；SN4、SN8是現市場上常用的的等級，有的也稱之為S1（SN4）、S2（SN8） |
||||||
*環剛度：管道抵抗環向變形能力的量度。可采用測試方法或計算方法定值，單位KN/㎡。
2、管材的尺寸：
⑴內徑系列管材的尺寸應符合下表的要求，且承口的最小平均內徑應不小于管材的最大平均外徑。
內徑系列管材的尺寸 單位：mm
|
公稱內徑 DN/ID |
最小平均內徑 |
最小層壓壁厚 |
最小內層壁厚 |
接合長度 |
|
100 |
95 |
1.0 |
0.8 |
32 |
|
125 |
120 |
1.2 |
1.0 |
38 |
|
150 |
145 |
1.3 |
1.0 |
43 |
|
200 |
195 |
1.5 |
1.1 |
54 |
|
225 |
220 |
1.7 |
1.4 |
55 |
|
250 |
245 |
1.8 |
1.5 |
59 |
|
300 |
294 |
2.0 |
1.7 |
64 |
|
400 |
392 |
2.5 |
2.3 |
74 |
|
500 |
490 |
3.0 |
3.0 |
85 |
|
600 |
588 |
3.5 |
3.5 |
96 |
|
800 |
785 |
4.5 |
4.5 |
118 |
|
1000 |
985 |
5.0 |
5.0 |
140 |
|
1200 |
1185 |
5.0 |
5.0 |
162 |
二、性能要求
管材的物理力學性能應符合下表的規定：
|
項目 |
要求 |
|
|
環剛度/（KN/㎡）
|
SN2 |
≥2 |
|
SN4 |
≥4 |
|
|
SN6.3 |
≥6.3 |
|
|
SN8 |
≥8 |
|
|
SN12.5 |
≥12.5 |
|
|
SN16 |
≥16 |
|
|
沖擊性能（TIR）/％ |
≤10 |
|
|
環柔性 |
試樣圓滑，無反向彎曲，無破裂，兩壁無脫開 |
|
|
烘箱試驗 |
無氣泡，無分層，無開裂 |
|
|
蠕變比率 |
≤4 |
|
三、產品技術特點
1、結構獨特、強度高、抗壓耐沖擊；
2、內壁平滑、摩擦阻力小、過流量大；
3、連接方便、接頭密封好、無滲漏；
4、重量輕、施工快捷；
5、埋地使用壽命達五十年以上；
6、聚乙烯屬于碳氫聚合物、分子無極性、耐酸堿腐蝕；
7、原料為綠色環保材料、無毒、不腐蝕、不結垢，可回收再利用；
8、適用溫度范圍寬,-10℃的環境中管道不破裂,輸送介質的最高溫度可達到45℃；
9、綜合工程造價低，降低費用。
四、應用范圍
1、礦井、建筑物的排水、通風管道；
2、市政工程、住宅小區的埋地排水、排污管道；
3、農田水利灌溉輸水、排澇；污水處理廠、垃圾處理場排水輸送管；
4、化工通風管及化工、礦山用于流體的輸送管；
5、高速公路預埋管道；
6、高壓電纜、郵電通信電纜保護套管等。
六、技術指標

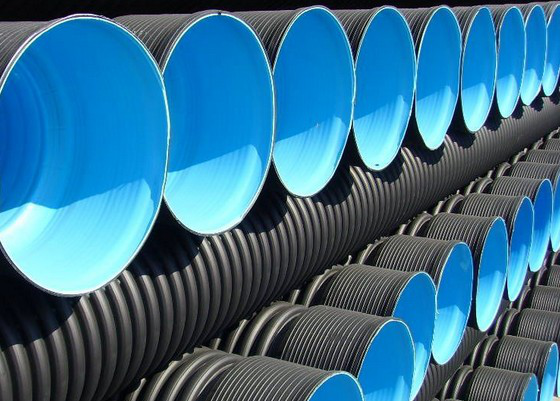

產品按GB/T 19472.1-2004《埋地用聚乙烯（PE）結構壁管道系統 第1部分：聚乙烯雙壁波紋管材》要求進行生產；產品顏色一般內壁為藍色、外壁為黑色，其它顏色可由供需雙方協定；管材長度一般為6M，其它長度由供需雙方協定。
